描述： 探讨硅基 Micro-OLED、3D-LUT 校准以及 DICOM 第 14 部分 GSDF 合规性如何助力医用内窥镜显示器实现超高保真度和亚毫米级的手术精度。
传统开放式外科手术严重依赖经验丰富的外科医生的肉眼目测判断。如今，先进的技术正在变革整个医疗行业的微创手术实践。

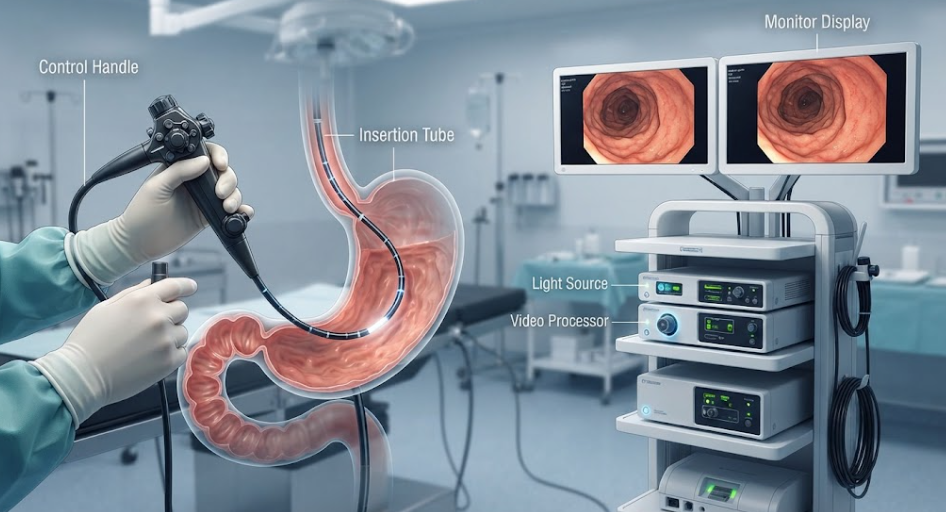

医用内窥镜微型显示模组广泛应用于微创手术头戴式显示器、3D 电子内窥镜目镜以及荧光引导手术终端。例如，微创方法常规用于经腋窝入路的不到 1 厘米甲状腺切除术，以切除甲状腺癌。
另一个具有代表性的手术是采用吲哚菁绿（ICG）荧光导航的腹腔镜肝切除术。肝脏拥有极其密集且复杂的血管网络；传统的开放式肝脏切除术会带来大量组织创伤和显着的失血。借助微创腹腔镜技术，外科医生可以在狭窄的手术野内精确划分肿瘤边缘、深部微血管和胆管。静脉注射吲哚菁绿（ICG）荧光染料后，肿瘤病变在近红外光照射下发出荧光。利用高动态对比度和超广色域（>98% DCI-P3），微型显示模组能够准确呈现饱和的荧光绿肿瘤边界，并将其重叠叠加在富含血红蛋白的健康肝实质红色调之上。外科医生可以识别小至 0.5 毫米的微转移灶，并避免对主要血管造成意外损伤。
佩戴头戴式硬件时，手术医生可以直接从内窥镜画面中观察到具有临床验证色彩保真的超清晰图像，从而大幅降低身体和认知工作负荷。许多行业从业者想知道医用内窥镜微型显示模组是如何实现如此高的分辨率性能并满足严格的临床色彩还原要求的。本文将提供详细的技术解析。
1. 具有像素级隔离的超高密度硅基 CMOS 背板
- 医用级内窥镜微型显示模组采用 0.39 英寸至 0.7 英寸的硅基 Micro-OLED 面板，以提供超高的像素密度，消除可见的纱窗效应并支持精确的手术导航。
- CMOS 像素阵列内部实施了深沟槽隔离（DTI）结构，以实现卓越的对比度。
- 明暗过渡处的清晰边缘定义使临床医生能够可靠地分辨组织边界。
- 基准案例： 奥林巴斯 VISERA ELITE III 3D 模组（奥林巴斯 3D 手术电子内窥镜系统）
- 应用： 胃肠道、呼吸道和普通微创内窥镜可视化。其 3D 辅助观看和目镜组件集成了超过 3000 PPI 的硅基显示单元。结合 DTI 隔离技术，该系统能够在显示错综复杂的微血管网络的同时，揭示微小的早期恶性黏膜隆起。
2. 用于血管和软组织可视化的临床色域校准（R9 指数与 3D-LUT）
- 微创手术要求能够可靠地区分微血管、脂肪组织、肌肉和黏膜。
- 医用内窥镜微型显示模组必须覆盖大部分 DCI-P3 色域，并针对饱和红色的还原（R9 指数）进行特殊调校，以尽量减少整体色彩误差。
- 驱动 IC 硅片内部嵌入了 3D 色彩查找表（3D-LUT），以便在冷光源（LED / 氙灯光源）或 ICG 荧光激发下真实还原体内组织的外观。
- 基准案例： 卡尔史托斯 IMAGE1 S™ Rubina / 3D（卡尔史托斯 3D 荧光内窥镜系统）
- 应用： ICG 近红外荧光肿瘤边缘识别和 3D 腹腔镜手术。
- 实施方式： 3D 显示和目镜接收器模组可提供超过 98% 的 DCI-P3 覆盖率以及高动态对比度。在肿瘤切除手术中，出色的色彩准确度可将饱和的荧光绿病变与天然红色的健康组织清晰分开，从而支持自信的术中决策。
3. 低光细节渲染与 DICOM 第 14 部分灰度合规性
- 内窥镜视野通常包含深阴影腔，对低光性能提出了严格的要求。
- 模块驱动 IC 采用 10 位 / 12 位 PWM 调光以及重建的低灰度伽马曲线，以抑制黑暗区域的条带和噪声伪影。
- 固件实现了 DICOM 第 14 部分（GSDF）医学成像标准灰度响应函数，确保无论使用何种观看硬件，都能获得一致的病变对比度表现。
- 基准案例： 直观外科 da Vinci Xi / SP 外科医生控制台系统
- 应用： 复杂的微创普通外科、泌尿外科和妇科机器人手术。
- 实施方式： 控制台的立体观察器集成了双高 PPI 硅基微型显示模组。硬件实现了与 DICOM 第 14 部分对齐的灰度响应以及出厂校准的双目伽马匹配。即使在昏暗的手术照明下，微创缝合线和微小微血管等精细解剖特征也能毫无失真地复制，从而提高手术安全性。
4. 微秒级光度响应与超低延迟刷新率
- 利用硅基微型显示器超快的电光响应以及 90 Hz 至 120 Hz 的刷新率，有效地消除了运动拖尾。
- 在快速探头操作和其他高频手术操作中，图像更新时没有明显的滞后或重影。
- 这减轻了操作员引起的前庭不适并减少了累积疲劳。
- 基准案例： 索尼 HMS-3000MT（索尼 3D 医用头戴式显示系统）
- 应用： 腹腔镜和胸腔镜微创手术。
- 实施方式： 独立的超高清 OLED 微型显示面板为每只眼睛服务。微秒级的发光响应消除了内窥镜快速移动过程中的拖尾。针对红色光谱带（R9 指数）的光谱优化有助于外科医生辨别血管、脂肪和黏膜组织。
5. 芯片级双目校准与硬件加速畸变补偿
- 在出厂前，左通道和右通道显示的亮度、色温（例如 6500 K / 9300 K）和伽马参数会写入板载 EEPROM 内存中，从而消除可能引发操作员眩晕的双目视觉不匹配。
- 畸变和色差补偿查找表（LUT）直接在微型显示器驱动 ASIC 内部实现。
- 基准案例： Augmedics Xvision 脊柱系统（获 FDA 批准的 AR 导引脊柱内窥镜导航头显）
- 应用： 微创脊柱内窥镜检查和骨科解剖导航。
- 实施方式： 部署了定制的高亮度、低延迟硅基 Micro-OLED 微型显示模组。畸变和色差补偿 LUT 驻留在微型显示器驱动 ASIC 硬件层中。CT 扫描、内窥镜视频馈送和真实患者脊柱解剖结构以最小的延迟和精确的空间配准进行叠加，从而减少了外科医生的视觉疲劳。
权威参考文献
[1] 美国胃肠内镜外科医师协会（SAGES）。微创和腹腔镜手术指南与技术评价。
[2] IEEE 医学影像学汇刊。近红外内窥镜检查中的荧光引导手术和高色域 DCI-P3 色彩映射。
[3] 国际照明委员会（CIE）。CIE 013.3-1995：测量和指定光源显色特性的方法（R9 指数评估）。
[4] SPIE 数字图书馆。手术头戴式近眼显示器的光学系统设计与人类工效学。
[5] 奥林巴斯公司。VISERA ELITE III 3D 手术电子内窥镜系统技术架构规范。
[6] 卡尔史托斯两合公司。IMAGE1 S™ Rubina™ 近红外荧光成像系统技术白皮书。
[7] 直观外科公司。da Vinci Xi/SP 手术系统内窥镜视觉子系统技术概述。
[8] 美国国家电气制造商协会（NEMA）/ DICOM 标准委员会。DICOM PS3.14：医学数字成像和通信 – 第 14 部分：灰度标准显示功能（GSDF）。
[9] 索尼公司。索尼 HMS-3000MT 3D 医用头戴式显示器技术规格手册。
[10] 美国食品药品监督管理局（FDA）。Augmedics xvision-Spine 系统（XVS）510(k) 监管准入文件（K192025）。
